产品名称:TESA MICRO-HITE测高仪
品  牌:瑞士TESA
所属类别:测高仪 → 二维测高仪

产 品 说 明
可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。同时可以进行一维或二维的测量。
自动搜索孔或轴的顶点,在动态探测中记录最大、最小值以及最大最小值之间的差值计算。TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差,并以ISO1101标准输出数据。
1.在电子测高仪上20 年的制造经验造就了高品质的设计,代表了当今的技术水平的发展;
2.生产现场检测的理想工具,在工作区没有任何电缆;
3.快速简单可靠测量,尤其是工件孔类;
4.365、615 和920 mm 三种量程供您选择;
5.显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位;
6.通过计算机辅助精度(CAA)自动修正偏移误差可以极准确测量长度、直线度和垂直度;
7.具有和钢一样的膨胀系数(11.5×10-6k-1);
8.控制面板"ID" 和"power panel" 通过交互式的数据处理和输出,可以引导操作者的操作;
9.无须人工计算;
10.可以通过编写程序循环测量99 个工件,每个测量循环包含相关尺寸极限值的64 个指标;
11.内置打印机用于数据输出或利用外部打印机以A4 纸打印;
12.RS 232 数据输出;
13.每台测高仪带有SCS 校准证明;
14.坚固镀镍基座包括三个支撑点和经过精研;
15.气垫用来在平板上方便地移动测高仪;
16.增量式玻璃光栅具有参考点,分度间隔20 μm。光电数值捕捉(TESA 专利) ;
17.测量头安装在球形轴承上,通过花轮和曲柄的方法进行移动。驱动系统可以锁定和上紧。可附加微调装置(选项)。用恒定的测量力进行自动数值捕捉。图像或声音信号进行应答;
18.测量速度<300 mm/s或12 in/s;
19.测量力1.6 ± 0.25 N(在触测点) ;
20.RS 232,光电式;
21.充电电池组或市电电源6 V, 3.0 Ah;
22.操作温度10 °C - 40 °C;
23.储藏温度–10 °C - 60 °C;
24.相对湿度80%,非冷凝;
25.防护等级IP40;
26.净重(不包含控制面板和电池)主体仪器350: 33 kg;600: 38 kg;900: 45 kg。

订货代号 描述

型号

00730033 TESA MICRO-HITE系统 350  1 1
00730034 TESA MICRO-HITE系统 11 600 1
00730035 TESA MICRO-HITE系统 11 1 900
每个系统包含以下组件,不含控制面板 1 111 1
00730021 1TESA MICRO-HITE主机 1 11
00730022 1TESA MICRO-HITE主机 11 1
00730023 1TESA MICRO-HITE主机 11 11
00760143 1标准测杆夹持器
00760062 1个5mm球形测头的标准测针
00760150 1个20mm/0.78740in标准块
00760142 1在底座下方产生气垫的电动气泵,已安装
00760141 1电池组
04761054 1电压转换器110-240V、50-60赫兹交流电
04761055 1电压转换器所用电缆
00760151 1TESA MICRO-HITE防尘罩 11 11
00760152 1TESA MICRO-HITE防尘罩 1 1
00760153 1TESA MICRO-HITE防尘罩 1 1
TESA MICRO-HITE350/600/900可选附件 1 1 1
00760157 00760141备用电池 1 1 1
00760144 附加的用于测头微移的微调装置

技术参数
型号 350 600 900
示值范围(mm) 365 615 920
使用标准附件量程(mm) 0-520 0-770 0-1075
配固定测头夹持器00760057量程(mm) 0-575 0-825 0-1130
配固定测头夹持器S07001622量程(mm) 0-745 0-995 0-1300
带标准附件精度(L单位m) (2+3.L)μ m
带标准附件重复性精度 ±2s≤2μ m
机械重直度(正面)(μ m ) 7 9 11
使用TESA IG-13垂直度(μ m ) 6 8 10

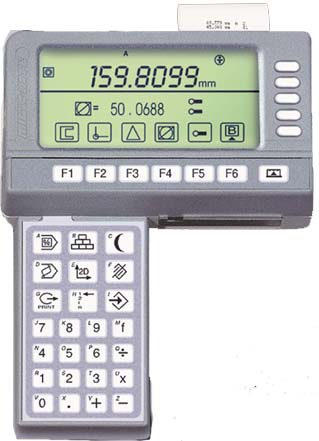

TESA MICRO-HITE350/600/900 控制面板

双LC 显示尺寸128 x 63 mm;
上显示区域是测量的长度值( 7 段/符号) 以及功能符号;
下显示区域是为垂直度和直线度的测量,以及操作者控制功能键的符号测量值;
测量值( 7 位) 加上负号。主显示12.7 x 6.4 mm,辅助显示6.3 x 4.2 mm;
预置功能完成任何已知值输入,输入尺寸限制为公差特征。连续显示手动或自动触发数据的
传输。输出检测报告和标题采用5 种语言。同时可用外接打印机和尺寸A4 ;
防护等级IP40。

订货代号 描述
00760163

TESA 控制面板"POWER PANEL"

用专门的程序可以进行一维和二维测量,测量垂直度、直线度。可以通过编写程序循环测量 99 个工件,每个测量循环包含了64 个相关尺寸极限值的指标,以存储2500 个测量数据,统计分析功能(SPC),自身可配备打印机或利用外部打印机以A4纸打印输出结果,PCMCIA 存储卡读出器可以使程序循环测量并存储结果。操作者可通过显示屏进行操作。

分辨率 0.0005 / 0.001 / 0.01 和0.1 mm

0.00002 / 0.0001 / 0.001 / 0.01 和0.1 in

TESA "POWER PANEL" 控制面板附件
04766010 可以格式化的存储卡,JEIDA SRAM,128k
04764009 PC 机所用读卡器
04765008 57 mm 宽打印纸卷


测量示意

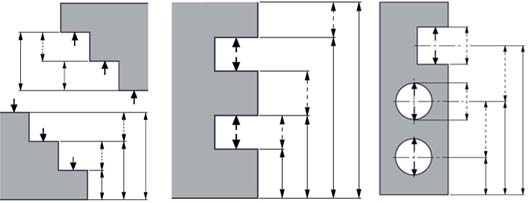

一维测量:

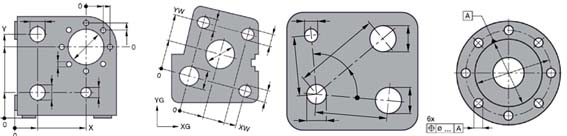

二维测量:

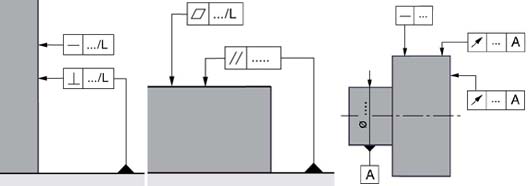

专门用于测量形位公差的编程功能-使用TESA IG-13数字测头进行检测
